Suwnice kolumnowe
Odmiana suwnicy pomostowej wyposażona w dodatkową kolumnę, najczęściej obrotową z uchwytem widłowym, która stabilizuje linę we wciągarce i zapewnia precyzyjne operacje podnoszenia. Szczególnie przydatne przy pracy z długimi, ciężkimi elementami wymagającymi kontrolowanego, stabilnego transportu w przestrzeni roboczej hali.
Otrzymaj ofertę
Dane techniczne w skrócie
udźwig
do 20t
Rozpiętość
do 30 m
Klasa Pracy
ISO: M3–M8
ZASIĘG REALIZACJI
cała Polska
Najważniejsze informacje
01
- Specjalistyczne rozwiązanie dźwignicowe zaprojektowane z myślą o najwyższej precyzji i stabilności transportu
- Zalecany udźwig do 16 t oraz zasięg pracy (rozpiętość/wysięg) do 30 m
- Całkowita eliminacja wahań ładunku dzięki zastosowaniu sztywnego prowadzenia kolumnowego
- Umożliwia płynny obrót ramienia roboczego lub całej kolumny (często w pełnym zakresie 360°)
- Idealne do obsługi ładunków nietypowych, wymagających sztywnego prowadzenia (np. zwoje blach, rolki papieru, formy odlewnicze, długie profile)
- W pełni zelektryfikowane napędy zapewniające komfortową i w 100% kontrolowaną pracę
- Bezpłatna wycena
O suwnicy
Suwnice kolumnowe to wysoce specjalistyczna kategoria urządzeń dźwigowych, wybierana wszędzie tam, gdzie kluczowe jest bardzo sztywne i precyzyjne prowadzenie ładunku. Sprawdzają się doskonale przy obsłudze gniazd produkcyjnych, stanowisk spawalniczych, magazynów wysokiego składowania oraz procesów technologicznych, w których klasyczny wciągnik na wiotkiej linie nie zapewnia odpowiedniej stabilności.
Urządzenia te występują najczęściej w dwóch zaawansowanych wariantach konstrukcyjnych. Wersja wolnostojąca (obrotowa) opiera się na masywnej, pionowej kolumnie nośnej kotwionej w potężnym betonowym fundamencie, na której szczycie znajduje się obrotowe ramię z wciągarką. Z kolei wersja pomostowa (układnicowa/mastowa) to klasyczny most suwnicy poruszający się po torach, wyposażony w pionową, opuszczaną kolumnę roboczą (często obrotową lub teleskopową) zamiast standardowej liny.
Zastosowanie sztywnej kolumny praktycznie eliminuje efekt wahadła (niekontrolowane wychylenia boczne ładunku). Pozwala to na bezpieczne operowanie wielkogabarytowymi elementami o masie do 16 ton, z wykorzystaniem specjalistycznego osprzętu: chwytaków widłowych, trawers, trzpieni do ról czy manipulatorów. Konstrukcja ta umożliwia pracę na dużych wysokościach podnoszenia przy zachowaniu milimetrowej dokładności pozycjonowania.
Montaż wersji wolnostojących wymaga przygotowania odpowiedniego fundamentu i wcześniejszej oceny nośności posadzki przez konstruktora. Jednak ekstremalna precyzja, pełna elektryfikacja ruchu i niezależność od głównych konstrukcji hali w pełni rekompensują nakłady instalacyjne.
Dane techniczne
| Udźwig | do 120 000 kg |
|---|---|
| Rozpiętość | do 50 m |
| Konstrukcja | Most oparty na dwóch podporach (nogach) poruszających się po torowisku naziemnym, połączonych belką poprzeczną, po której jeździ wciągarka. |
| Wysokość podnoszenia | Dostosowana do indywidualnych wymagań obiektu lub placu składowego |
| Klasyfikacja grupowa mechanizmu podnoszącego (FEM / EN 15011) | M3–M8 (dostosowane do wysokiej intensywności pracy) |
| Jazda suwnicy (bramy) | Elektryczna (po torach naziemnych) |

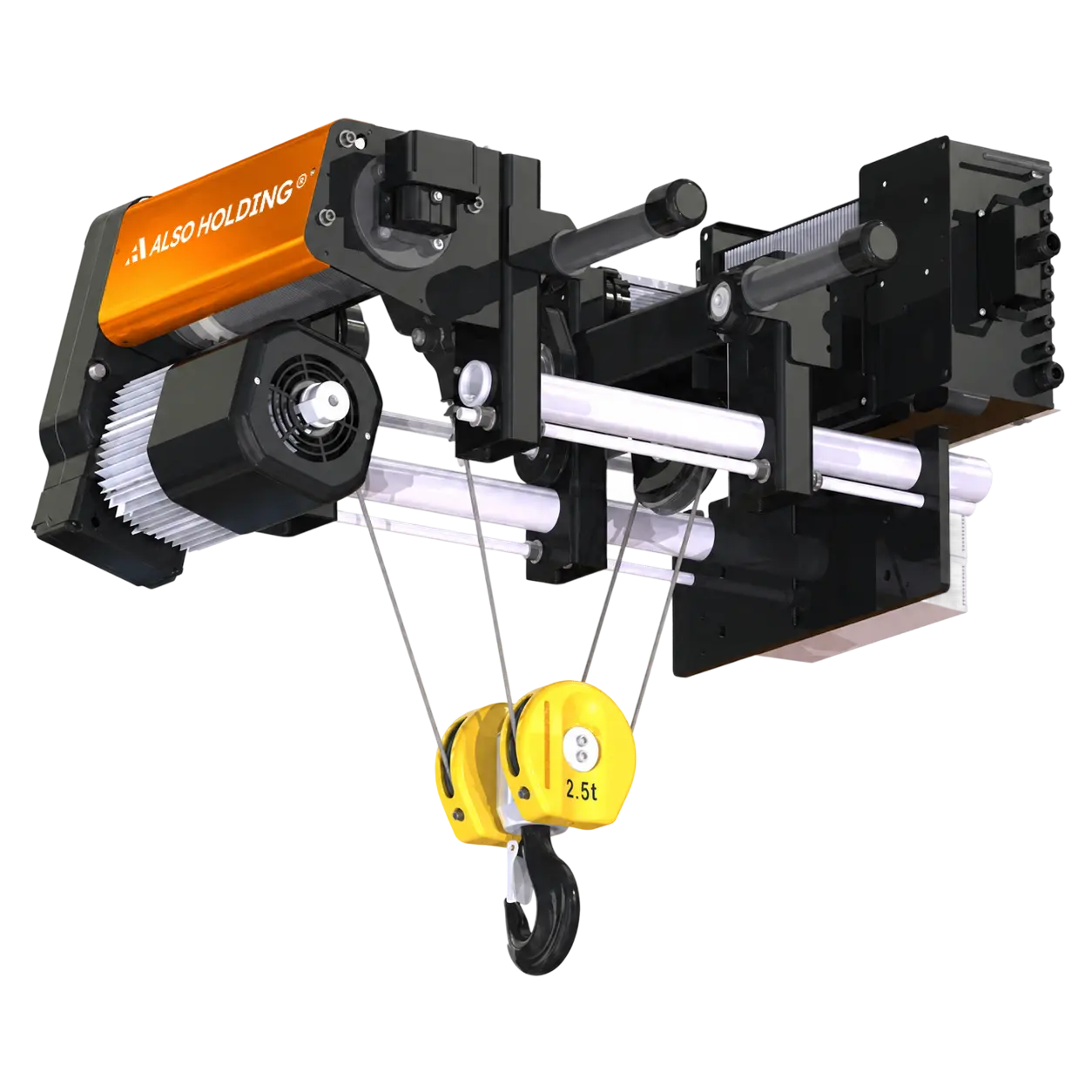

| Wciągnik / Wciągarka | Linowa najwyższej klasy |
| Jazda wciągarki | Elektryczna |
| Sterowanie | Radiowe + kaseta |
| Lokalizacja instalacji | Na zewnątrz (wersja antykorozyjna) / Hala |
Zamówienie suwnicy: krok po kroku
Od pierwszego kontaktu do uruchomienia – prowadzimy Cię przez cały proces. Nie musisz koordynować wykonawców ani martwić się formalnościami z UDT.
- Pomiary hali, analiza konstrukcji nośnej i warunków pracy
- Ustalenie parametrów urządzenia: udźwig, rozpiętość, wysokość podnoszenia
- Projekt techniczny z rysunkami wykonawczymi i wyceną
- Kompletna dokumentacja zgodna z wymaganiami UDT
- Uzgodnienia i korespondencja z inspektorem dozoru
- Przygotowanie urządzenia do badania odbiorczego
- Wsparcie w uzyskaniu decyzji zezwalającej na eksploatację
- Produkcja na komponentach własnych ALSO Holding lub komponentach SWF Krantechnik
- Wstępne uruchomienie i kontrola urządzenia w naszym zakładzie
- Transport i logistyka, również dla ładunków ponadgabarytowych
- Montaż przez certyfikowany zespół z uprawnieniami UDT
- Próby obciążeniowe statyczne i dynamiczne
- Szkolenie operatorów i kadry konserwującej
- Odbiór UDT i przekazanie pełnej dokumentacji eksploatacyjnej
Analiza potrzeb i projekt
Zaczynamy od wizji lokalnej, podczas której poznajemy warunki hali i Twoje rzeczywiste potrzeby transportowe. Na tej podstawie przygotowujemy projekt techniczny i wstępną wycenę.
Dokumentacja i uzgodnienia z UDT
Wszystkie formalności związane z Urzędem Dozoru Technicznego bierzemy na siebie. Przygotowujemy wymaganą dokumentację techniczną, prowadzimy uzgodnienia z UDT oraz wspieramy klienta w procesie zgłoszenia urządzenia do odbioru.
Produkcja, dostawa i montaż
Urządzenia produkujemy w oparciu o komponenty własnej produkcji ALSO Holding lub komponenty firmy SWF KRANTECHNIK . Gotową suwnicę, po wstępnym uruchomieniu i kontroli w naszym zakładzie, transportujemy na obiekt i sprawnie montujemy w krótkim czasie , minimalizując przestój Twojej produkcji.
Uruchomienie i odbiór UDT
Po zakończeniu montażu przeprowadzamy komplet prób technicznych, prób obciążeniowych oraz pomiarów elektrycznych urządzenia. Całość kończy się odbiorem z inspektorem UDT i przekazaniem gotowego do pracy urządzenia wraz z pełną dokumentacją.
Dlaczego Also Holding?
Komponenty od renomowanych producentów
W naszych suwnicach stosujemy wciągniki, napędy i układy sterowania od sprawdzonych europejskich marek – Demag, ABUS, SWF, Stahl. Nie oszczędzamy na elementach, od których zależy wieloletnia trwałość urządzenia.
Pełna obsługa formalności UDT
Projekty, uzgodnienia, dokumentacja, odbiory – wszystkie formalności z Urzędem Dozoru Technicznego bierzemy na siebie. Nie musisz znać się na przepisach, żeby legalnie eksploatować suwnicę.
Serwis w całej Polsce
Niezależnie od tego, gdzie pracuje Twoja suwnica, nasz zespół serwisowy dotrze na miejsce. Współpracujemy z siecią partnerów pokrywającą wszystkie województwa – dzięki temu gwarantujemy szybką reakcję.
Projektowanie
Każda suwnica, którą dostarczamy, powstaje we własnym biurze projektowym. Jesteśmy producentem – nie pośrednikiem. Dzięki temu zaprojektujemy urządzenie nawet z nietypowymi parametrami i zmieścimy się w realnym budżecie.
Doświadczenie
Nasze suwnice pracują w hutach, zakładach obróbki metalu, magazynach wysokiego składowania i halach remontowych. Znamy realia ciężkiego przemysłu i wiemy, jak zaprojektować urządzenie, które wytrzyma codzienną, intensywną eksploatację.
Terminowość
W przemyśle każdy dzień przestoju to realne straty. Dlatego harmonogramy traktujemy jak zobowiązanie – nie deklarację. Nasi klienci wskazują terminowość jako jedną z głównych zalet współpracy z nami, zarówno przy nowych inwestycjach, jak i przy modernizacjach na działających obiektach.
